| Inhoud: |
|
|
| 1 |
Inleiding. |
|
| 2 |
Probleemstelling. |
|
| 3 |
Uitwerking. |
|
| 4 |
Berekeningen. |
|
| 5 |
Conclusie. |
|
| 6 |
Bronvermelding. |
|
| 7 |
Bijlage. |
|
|
| |
| Inleiding: |
| Deze
opdracht is eigenlijk ter aanvulling van de vorige opdracht
we moeten namelijk de zelfde balken onder handen nemen
als bij het berekenen van deaanlegbreedtes ook moesten
we de berekende belastingen gebruiken in deze opdracht.
Omdat we voortaan alle opdrachten individueel moeten inleveren
zal u in dit verslag alleen mijn berekeningen als bijlage
terugvinden.Voor de berekeningen van mijn "bouwteam-genoten"
verwijs ik u naar de door hun zelf ingeleverde verslagen.
|
| |
| Probleemstelling: |
| De
taak omschreven in de contractstukken bestaat uit: |
- Het
individueel berekenen en tekenen van de balkwapening
van de funderingsbalken van Casa Parete.
- Dit
alles moet op de computer gebeuren met een spreadsheetprogramma
naar keuze wij hebben dit met Microsoft excel gedaan.
- Uiteindelijk
moet alles in een net overzichtelijk verslag bij de
desbetreffende leraar ingeleverd worden.
- De
formules en theorie hebben ik uit het boek berekenen
en tekenen van betonconstructies VB 23 (3e
druk) van ir W.C. Vis en ing. R.Sagel kunnen halen
|
| |
| Uitwerking: |
| Formules: |
|
|
| |
| Berekeningen: |
| In
dit gedeelte van de opdracht hebben we individueel berekeningen
gemaakt van een aantal funderingsbalken van casa parete.
De uitgewerkte berekeningen kunt u als bijlage achterin
het verslag terug vinden. In tabel 1 kunt u overzichtelijk
zien wie wat heeft berekend en de uitkomsten van deze
berekeningen. In figuur 1 zijn alle balken overzichtelijk
genummerd. |
| |
|
Omschrijving:
|
Felix
|
Hugo
|
Ed
|
Rolf
|
Wapening
|
|
Balk B-B
|
|
|
|
X
|
|
|
Balk C-C
|
|
|
X
|
|
|
|
Balk 1-1
|
X
|
|
|
|
St. 4*16 V 5*25
|
|
Balk 2-2
|
X
|
|
|
|
St. 3*10 V 4*16
|
|
Balk 4-4
|
|
X
|
|
|
|
|
Balk 5-5
|
|
X
|
|
|
|
|
| Tabel 1. Takenlijst |
| |
| Conclusie: |
| Bij
het uitwerken van deze opdracht ben ik tot de conclusie
dat mijn berekeningen van de rustende belasting op balk
1-1 te hoog waa. Deze kwam resp. op 712 kn/m, wanneer
ik mijn spreadsheet met deze waarde de Md liet berekenen
bleek dat deze veel te hoog uitkwam. Hierdoor kwam de
"M/bd2-waarde" niet in tabel B16 voor. Het overschreed
het maximum. Om dit op te kunnen lossen kon ik twee dingen
veranderen dit waren de balkhoogte of een lagere belasting.
Ik ben van het laatste uitgegaan, omdat de belasting van
712 kn/m behoorlijk hoog was. Daarom heb ik deze verlaagd
naar 400kn/m waardoor de berekening wel tot respectabele
waarden uitkwam. De berekening, een afdruk van mijn spreadsheet,
laat in een overzichtelijk samenhang van tabellen en arceringen
zien hoe ik tot mijn andwoorden ben gekomen. Deze zijn
als bijlage achterin dit verslag toegevoegd. Heeft u interesse
naar de spreadsheet of naar andere opdrachten van onze
projecten kunt ten alle tijden een kijkje nemen op onze
homepage op het adres URL: https://members.tripod.com/mbobouw
of http://come.to/bo1
|
| |
| Bronnen: |
- berekenen
en tekenen van betonconstructies; ir W.C. Vis en ing.
R.Sage
- Betonberekenen;
ing. B. van Leusen, ing. N.C.Dingerdis
- Lessen
Mechanica / betonberekenen dhr.Oorburg
|
| |
| Bijlage: |
- Overzichtstekening
van Felix Norambuena;
- Afdruk spreadsheet
van Felix Norambuena;

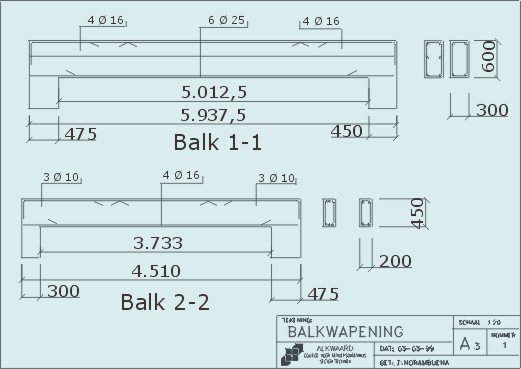

- Wapeningstekening
van Felix Norambuena.
|
|
|

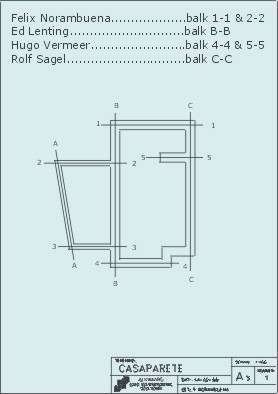

| Overzichts
tekening funderingsbalken. |
| |
|
|
| |
| Wapenings
berekening balk 1-1 en 2-2. |
| |
|
BALK 1-1 |
|
|
|
|
|
| Gegevens: |
|
|
|
|
|
| Wapeningstaal:
|
FeB 500 |
|
Breedte
(b): |
300.00 |
mm |
| Betonsterkte: |
B 25 |
|
Lengte
(L): |
5937.50 |
mm |
| Milieuklasse: |
2 |
|
Beugels*: |
8 |
mm |
| Min.
Betondekking (c): |
30 |
mm |
H.wapening* |
20 |
mm |
| |
|
|
|
|
|
| Belastingen
volgens berekeningen Aanlegbreedte: |
|
|
|
|
|
| Rustende
belasting (qd): |
400.00 |
kn/m |
712.14 |
|
|
| Variabele
belasting (qe): |
211.16 |
kn/m |
|
|
|
| Totale
belasting: |
611.16 |
kn/m |
|
|
|
| Belasting
per m1: |
102.93 |
kn/m1 |
|
|
|
| |
|
|
|
|
|
| Balkafmetingen: |
|
|
|
|
|
| Theoretische
lengte (Lth): |
|
5737.50 |
mm |
|
|
| Hoogte
(h): |
|
573.75 |
mm |
600 |
mm |
| Nuttige
hoogte (d): |
|
552.00 |
mm |
|
|
| |
|
|
|
|
|
| Berekening
Md: |
|
|
|
|
|
| Omschrijving: |
Coëfficient |
Md |
M/b*d2 |
|
|
| Steunpunt |
42 |
142.31 |
1556.85 |
|
|
| Veld
A-B |
125 |
423.55 |
4633.48 |
|
|
| |
|
|
|
|
|
| Volgens
Tabellen: |
B16 |
|
B17 |
|
|
| Omschrijving: |
Wo (%) |
As (mm2) |
Wapening |
Ar (mm2) |
|
| Steunpunt |
0.37 |
612.72 |
4*16 |
804 |
|
| Veld
A-B |
1.33 |
2202.48 |
5*25 |
2455 |
|
| |
|
|
|
|
|
|
BALK 2-2 |
|
|
|
|
|
| Gegevens: |
|
|
|
|
|
| Wapeningstaal:
|
FeB 500 |
|
Breedte
(b): |
200.00 |
mm |
| Betonsterkte: |
B 25 |
|
Lengte
(L): |
4510.00 |
mm |
| Milieuklasse: |
2 |
|
Beugels*: |
8 |
mm |
| Min.
Betondekking (c): |
30 |
mm |
H.wapening* |
20 |
mm |
| |
|
|
|
|
|
| Belastingen
volgens berekeningen Aanlegbreedte: |
|
|
|
|
|
| Rustende
belasting (qd): |
181.57 |
kn/m |
|
|
|
| Variabele
belasting (qe): |
33.88 |
kn/m |
|
|
|
| Totale
belasting: |
215.45 |
kn/m |
|
|
|
| Belasting
per m1: |
47.77 |
kn/m1 |
|
|
|
| |
|
|
|
|
|
| Balkafmetingen: |
|
|
|
|
|
| Theoretische
lengte (Lth): |
|
4310.00 |
mm |
|
|
| Hoogte
(h): |
|
431.00 |
mm |
450 |
mm |
| Nuttige
hoogte (d): |
|
402.00 |
mm |
|
|
| |
|
|
|
|
|
| Berekening
Md: |
|
|
|
|
|
| Omschrijving: |
Coëfficient |
Md |
M/b*d2 |
|
|
| Steunpunt |
42 |
37.27 |
1153.17 |
|
|
| Veld
A-B |
125 |
110.93 |
3432.04 |
|
|
| |
|
|
|
|
|
| Volgens
Tabellen: |
B16 |
|
B17 |
|
|
| Omschrijving: |
Wo (%) |
As (mm2) |
Wapening |
Ar (mm2) |
|
| Steunpunt |
0.27 |
217.08 |
3*10 |
236 |
|
| Veld
A-B |
0.91 |
731.64 |
4*16 |
804 |
|
| |
|
|
|
|
|
| * aangenomen
waarden |
|
|
|
|
|
|
|
variabelen |
|
|
|
|
|
|
Uitkomst |
|
|
|
|
|
|
Gewijzigd |
|
|
|
|
|
| |
